آلة ملء خط الإنتاج بأكمله

ملء خط الإنتاج CAP:

تفاصيل صورة آلة:

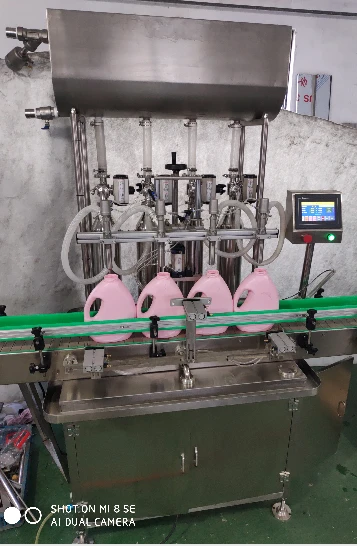

4- آلة ملء المؤازرة الرئيسية

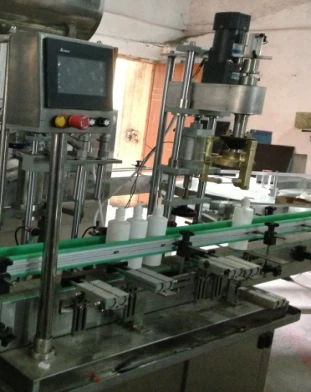

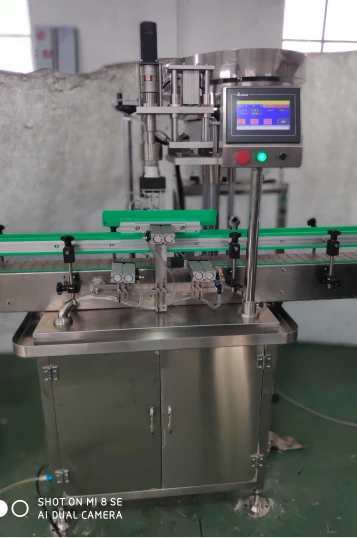

آلة وضع رأس واحد

(الصور المذكورة أعلاه هي للرجوع إليها فقط ، مع مراعاة الزجاجة المخصصة)

المعلمات الفنية الرئيسية:

عدد رؤوس الملء: 4

نطاق التعبئة: 2000-5000 ml

سرعة ملء: حول الزجاجات 300-600

(304 حجم جسم المضخة هو 5L)

ضغط الهواء المضغوط: حول 10-15 mpa

إمدادات الطاقة: 380 فولت

استهلاك الطاقة: حوالي 4 كيلو وات

الوزن: حوالي 1000 كجم

حجم الماكينة: حوالي 1100 * 1000 * 2000 مم (l * w * h)

خصائص الأداء:

يتم استخدام نظام محرك المؤازرة لمضخة الفولاذ المقاوم للصدأ الحجمي لتنفيذ التعبئة ، بدقة عالية ومجموعة كبيرة من تعديل الجرعة .

خزان تخزين سائل عالي المستوى ، التغذية التلقائية ، التنظيف السهل والتطهير من الجهاز بأكمله .

عدم وجود زجاجة دون ملء ، وظيفة العد التلقائي ، مناسبة لملء درجات الحرارة العالية لسائل اللزوجة المنخفضة .

الفولاذ المقاوم للصدأ في ملامسة الآلة والمواد هو 304 ، وآلة ملء تنتظر حتى يقوم النظام بضبط العملية والقياس .

تم تصميم الجهاز بأكمله وفقًا لمتطلبات GMP .

1 ، المعلمات الفنية الرئيسية:

مواصفات الزجاجة المناسبة: 2000-5000 ml ، مواصفات الغطاء المناسبة: 30 مم -60 mm

مزود الطاقة: 220 فولت ، 50 هرتز ، استهلاك الطاقة: حوالي 2 كيلوواط

الوزن: حوالي 460 كجم

حجم الماكينة: 1000 × 800 × 1900 (L ملم * W * H)

سعة الإنتاج: 300-600 زجاجات / ساعة (اعتمادًا على حجم الغطاء والمواد)

2 ، خصائص الأداء:

يتبنى المفهوم الجديد لتصميم مجموعة الوحدة النمطية المرنة ، وهو مناسب لتناوب الزجاجات والأغطية المختلفة .

لا تحتاج الأغطية والمخالب المختلفة إلى استبدال الملحقات ، بل تحتاج فقط إلى تعديل بسيط .

من السهل تشغيل وصيانة . . من السهل تشغيل وصيانة .

يمكن تعديل غطاء المسمار من نوع Pawl ، والزجاجات الكبيرة والصغيرة بشكل مستقل لضمان تشديد وتلف الغطاء .

تم تصميم الجهاز بأكمله وفقًا لمتطلبات GMP .

الأجهزة الميكانيكية والكهربائية الرئيسية لآلة الحشوة والتكوين

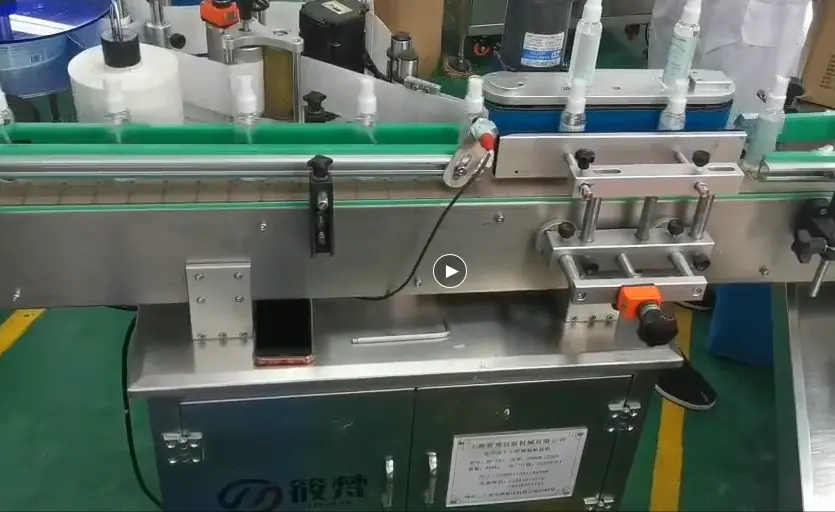

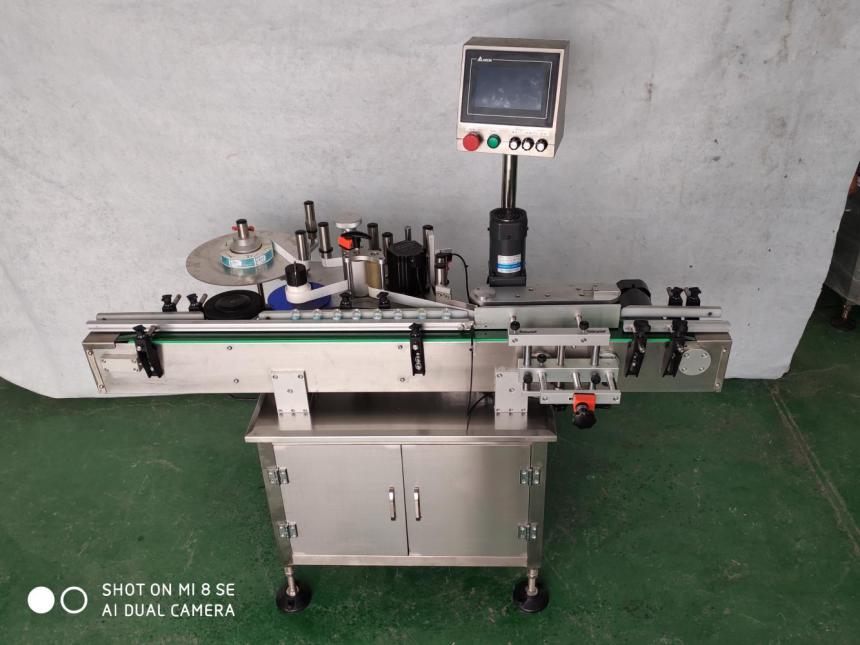

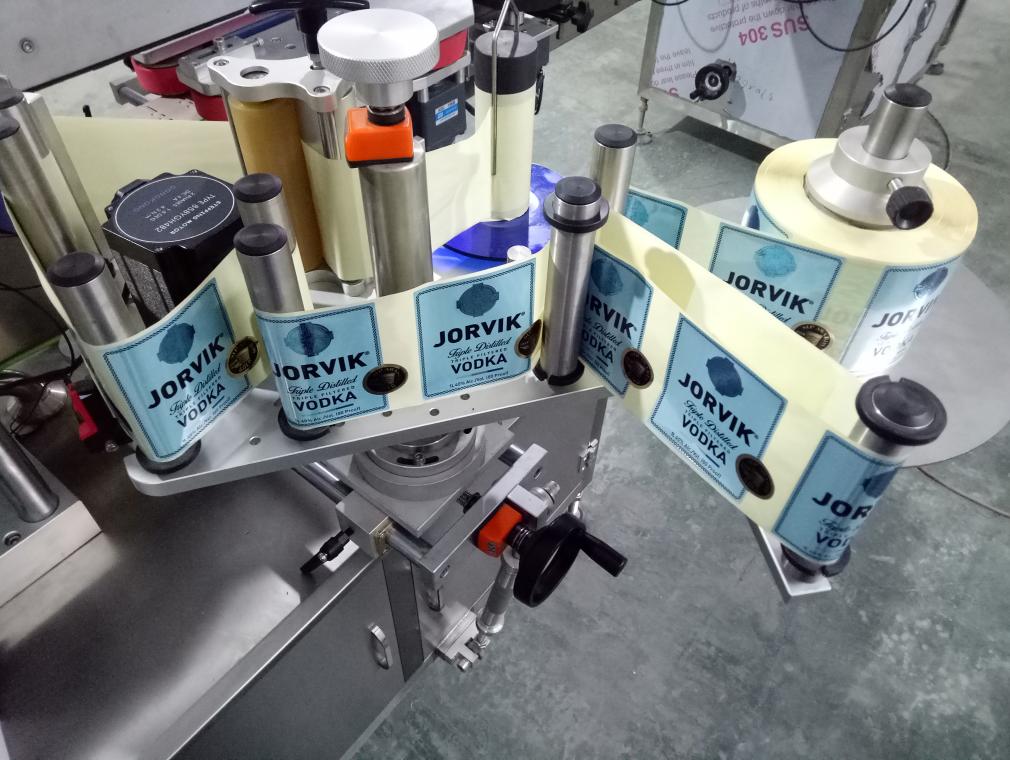

آلة تسمية واحدة لزجاجة زجاجة واحدة لاصقة

(الصور المذكورة أعلاه هي للرجوع إليها فقط ، مع مراعاة نموذج الإنتاج الفعلي!)

المعلمات الفنية الرئيسية:

قطر داخلي من تسمية بكرة القلب: 76 مم

الحد الأقصى للقطر الخارجي من بكرة التسمية: 300 ملم

طول التسمية: 40-20 مم

ارتفاع التسمية: 50-120 مم

دقة وضع العلامات: ± 1 مم

القدرة الإنتاجية: 300-1000 زجاجات / مزود الطاقة: 220 فولت ، 50 هرتز

الطاقة: 2500 واط الوزن: 650 كجم

بُعد الماكينة: 2000 × 1500 × 1600 (مم)

الميزات الرئيسية:

(1) يستخدم الجهاز على نطاق واسع في الطب ، والصناعة الكيميائية ، والغذاء ، والصناعة الكيميائية اليومية ، إلخ .

(2) الجزء الرئيسي من التصميم يمتص وضع نقل تسمية الجهاز المستورد ، حل العوامل المحلية غير المستقرة .

(3) يمكن استخدام الجهاز لتشغيل الجهاز المفرد وخط إنتاج الأسلاك . يمكن لآلة وضع علامة واحدة تلبية متطلبات وضع العلامات لعدة خطوط إنتاج .

(4) يمكن أن تلبي هذه الجهاز متطلبات آلة وضع العلامات ذاتية الاستخدام . إدراك الأتمتة والوظيفة المتعددة

التكوين الرئيسي:

ملاحظة:

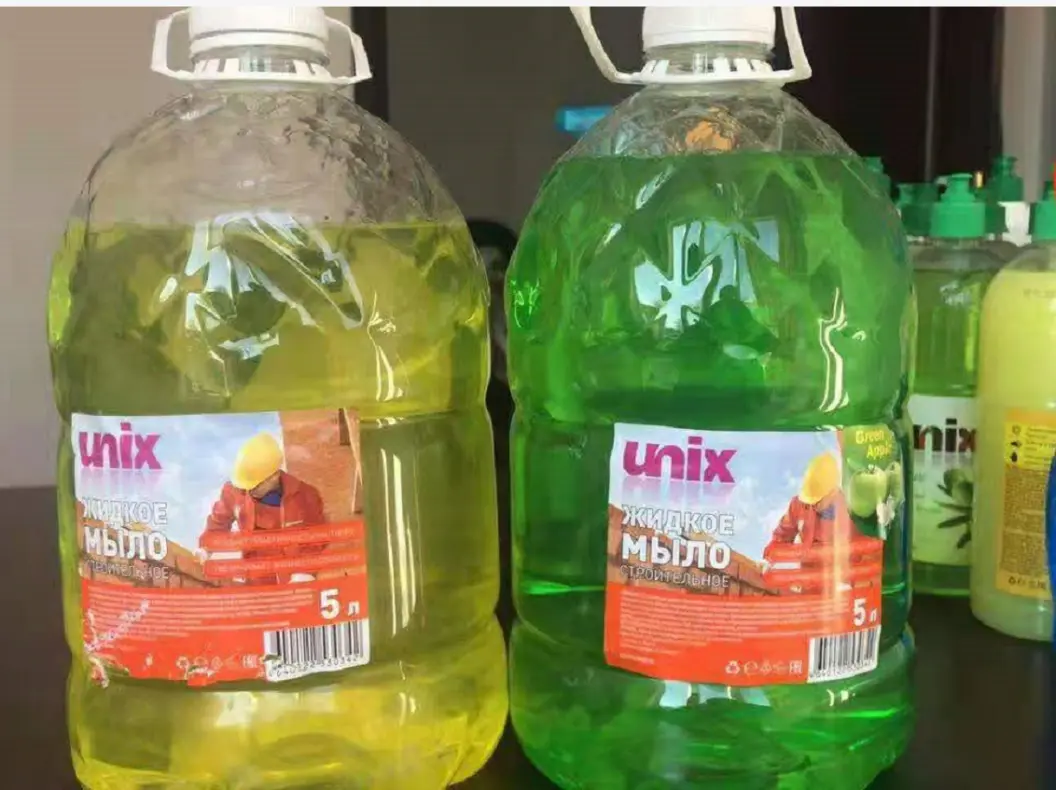

عينة من الصورة الأولى كما يقل أدناه .

شرح الصورة الثانية

(ضع المقبض خلفه وقم بتغطيته يدويًا . يحتوي الفوهة على أسنان مؤشر ترابط صغيرة .

إذا كان المقبض مائلًا من الخارج ، إذا كان الاتجاه غير مؤكد ، فسيتم تلف المقبض بسهولة عند ثبث الأكمام ، لذلك يوصى بتدويره يدويًا

إذا كان إخراج هذه الزجاجة مرتفعًا ، وإذا كان بحاجة إلى أن يكون تلقائيًا ، فمن المستحسن إضافة جهاز تغطية منفصل لتدويره .

إذا كان الإخراج منخفضًا ، يوصى بالدوران اليدوي ، ولكن يمكن أن تكون الخطوات الأخرى هي نفس آلات الزجاجة الأخرى .
